ArlightАрт. 044684

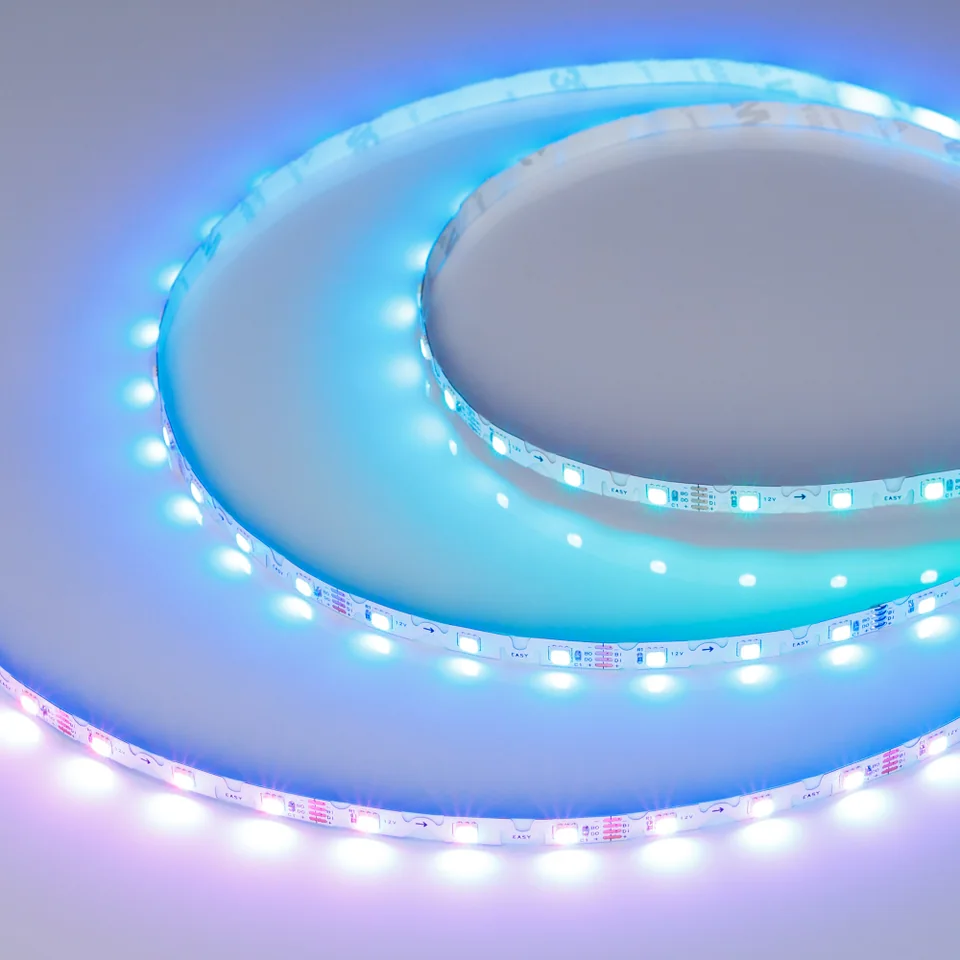

Лента SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 W/m, IP20, 3535, 5m) (Arlight, -)

В наличии: 285 м
923,66 ₽1154,58 ₽−20%за 1 м

Отпускается кратно 5 м

Цвет свеченияRed | Красный 625 nm

Описание

Светодиодная лента SPI серии F60 с микросхемой 17822. Светодиоды SMD 3535, 60 шт/м, 60 pixels на 1 м (300 pixels на 5 м), 1 pixel = 1 светодиод, белая плата шириной 6 мм, скотч 3М. Цвет RGB, угол 120°. Питание 12 В, мощность 7 Вт/м (35 Вт на 5 м). Размеры 5000x6x2.4 мм. Мин. отрезок 50 мм, 3 светодиодов. Цена за 1 м.

Применение

Открытая лента SPI c микросхемой 17822. Управление через внешний контроллер (совместимый c микросхемами M1824, M1903B, WS2812) по стандартному протоколу SPI. Функция обхода битого пикселя (BPT), битый пиксель не влияет на передачу сигнала далее по ленте. Специальная форма платы RZ в виде волны позволяет изгибать ленты на плоскости. Подходит для установки в криволинейные пазы. Подсветка криволинейных форм. Подсветка букв, витрин и ниш. Вертикальный радиус изгиба - 30 мм. Максимальный угол изгиба на плоскости - 90°. Обязательна установка на алюминиевый профиль.

Характеристики

Общие

Минимальный отрезок
50 мм
Особенность
Изгиб в любую сторону
Класс пылевлагозащиты
IP20
Типоразмер светодиода
SMD 3535
Плотность светодиодов
60 шт/м
Тип товара
Лента
Гарантийный срок
3 год(а)
Серия ленты
SPI открытая
Тип герметизации
Без герметизации
Гарантия
36 мес.

Светотехнические

Длина волны
typ: 625 nm, typ: 525 nm, typ: 470 nm
Угол излучения
typ: 120 °
Индекс цветопередачи CRI (Ra)
-
Световой поток на 1м
typ: 40 lm/m, typ: 110 lm/m, typ: 30 lm/m
Расчетная световая эффективность
28 лм/Вт

Электрические

Напряжение питания
12 V
Мощность
typ: 32.5 W; max: 35 W
Мощность на 1м
typ: 6.5 W/m; max: 7 W/m
Ток потребления 1м
typ: 0.54 A/m; max: 0.58 A/m
Предельное отклонение напряжения ±
0.5 В

Эксплуатационные

Диапазон рабочих температур
min: -20 °C; max: 40 °C
Класс электробезопасности
III (3-й класс)
Место применения
Только в помещении

Управление

Каналы управления
180 CH/m (60 пикселей RGB на 1 м)
Входной сигнал
SPI (сигналы DATA)
Тип управления
SPI
Диммируемый(ая)
Да

Габаритные и установочные

Длина
5000 мм
Ширина
6 мм
Высота
2.4 мм

Служебные

Максимальная длина подключения с одной стороны
3 м
Максимальная длина подключения с двух сторон
5 м
Напряжение (прайс)
12 В
Мощность (прайс)
7 Вт
Световой поток (прайс)
180 лм

Документы и сертификаты

044684 SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 Wm, IP20, 3535, 5m)_B.iesСкачать
044684 SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 Wm, IP20, 3535, 5m)_G.iesСкачать
044684 SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 Wm, IP20, 3535, 5m)_R.iesСкачать
044684 SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 Wm, IP20, 3535, 5m)_RGB.iesСкачать
044684_SPI-RZ-F60-6mm 12V RGB-PX1-BPT (7 Wm, IP20, 3535, 5m)_Instruction.pdfСкачать
